產品性能? Product performance
測控一體化槽閘流量計是專門為明渠灌溉控制設計的集流量計量和閘門控制為一體的閘門。該設備集精確的流量計量、高精度的閘門控制、全太陽能驅動和無線通訊功能于一體。?
在自由流或者淹沒流條件下，閘門可以通過自身測得的上下游水位和閘門開度計算出流量。?
測控一體化槽閘流量計可以單獨使用，也可以和渠道中其他閘門聯動使用，優化配置整個渠系流量。該設備不僅可以本地管理操控，還可以通過SCADA網絡進行遠程監控。根據設定值或灌溉要求，通過調節閘門開度實現流量自動控制。?
產品特點? Product features
·?超聲波水位測量?
·?流量計量和控制軟件?
·?太陽能充電、交流電充電電池?
·?應用SCADA的通信系統?
·?高強度的啟閉運作負載周期
·?閘門主體結構使用壽命達40年
·?頂流堰式設計?
·?不受砂、淤泥和者其他污物影響?
·?0.6米-3米標準尺寸可選，并可定制?

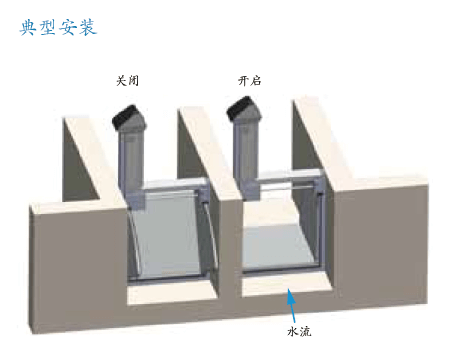

主要性能圖解 Diagram of main performance
產品結構 Product mix

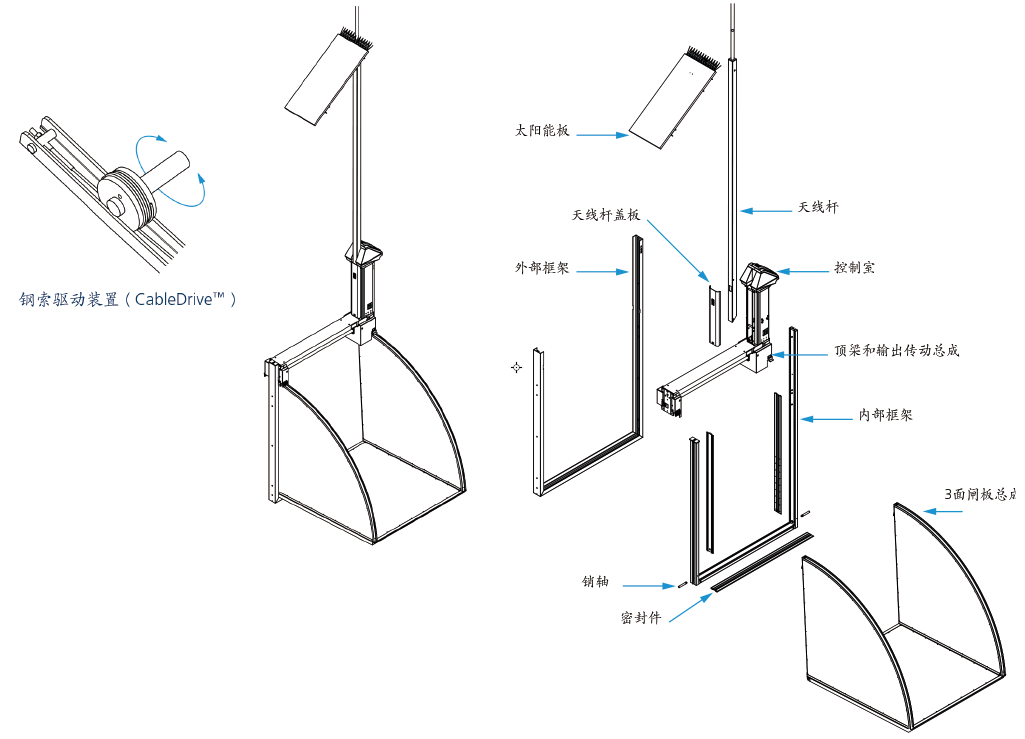

測控一體化槽閘流量計由閘框、閘板、控制臺、天線桿、太陽能板組成。結構詳見下圖
流量計量技術??Flow measurement technology

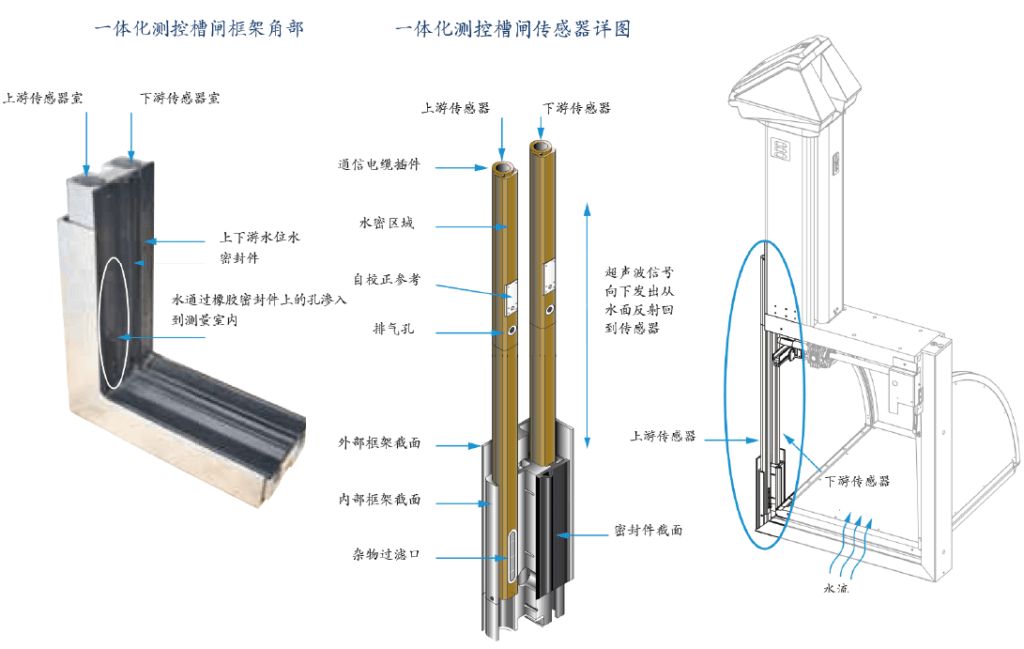

測控一體化槽閘流量計通過上、下游水位和閘門開度對流量進行計量，水位傳感器安裝在內部框架里，防水密封圏將上下游水位傳感器分隔開；科學的集成測水室結構消除了周圍物體、碎片、泡沫、淤泥和其他污物的影響，每次讀數會自動校正以消除溫度和濕度變化引起的聲波速度改變而導致的偏差。閘門的科學設計和精準制造工藝實現了高精度流量計量，經獨立第三方檢驗測量精度為±5%。
閘門適用要求??Applicable requirements of gate
·?節制閘、配水閘?
·?現代化灌區建設（替換現有閘門比利用現有閘門改造具有更高效益）?
·?偏遠地區無交流供電?
·?強腐蝕性環境包括鹽水?
·?保證渠道引水和保持上游水位

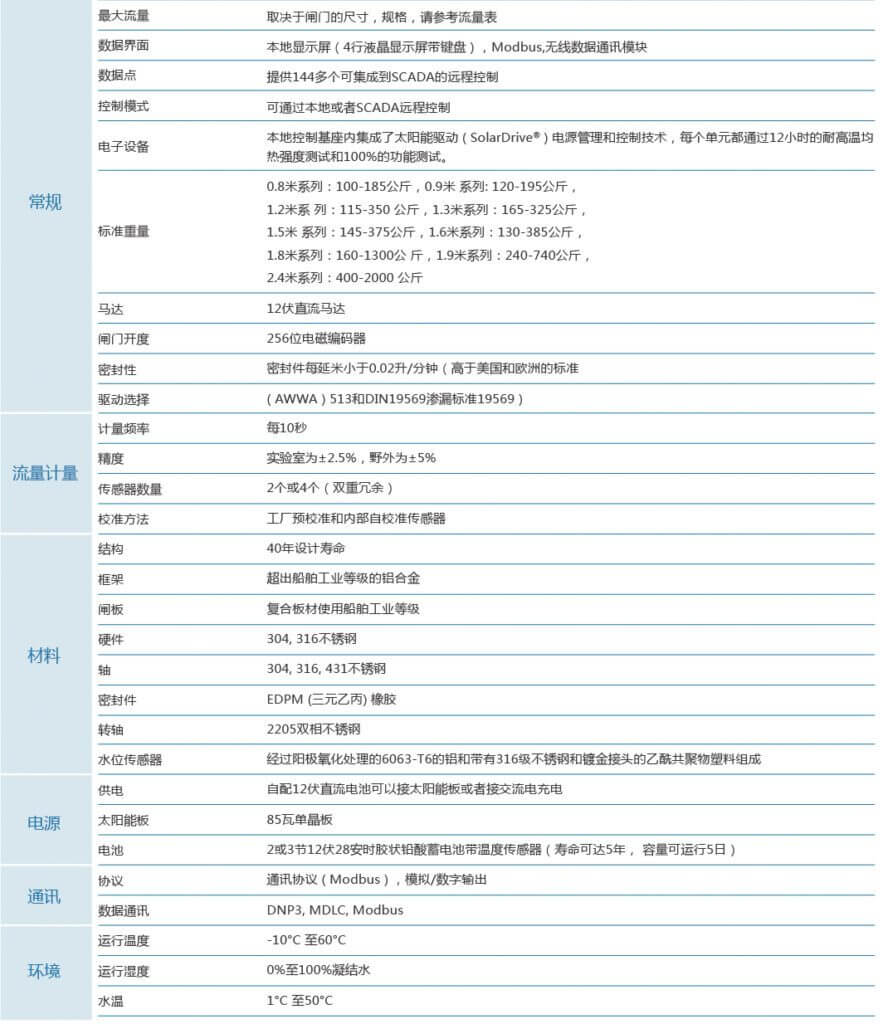

技術參數表 Technical parameter table

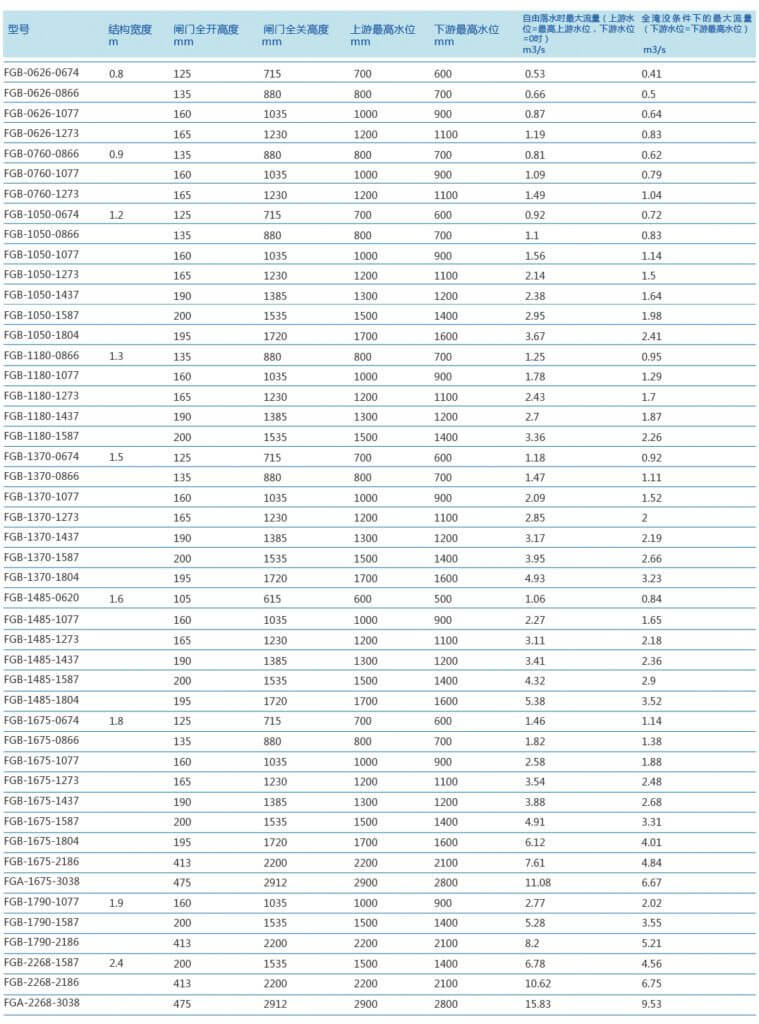

結構尺寸及水位流量表 Structure size and water level flow meter
